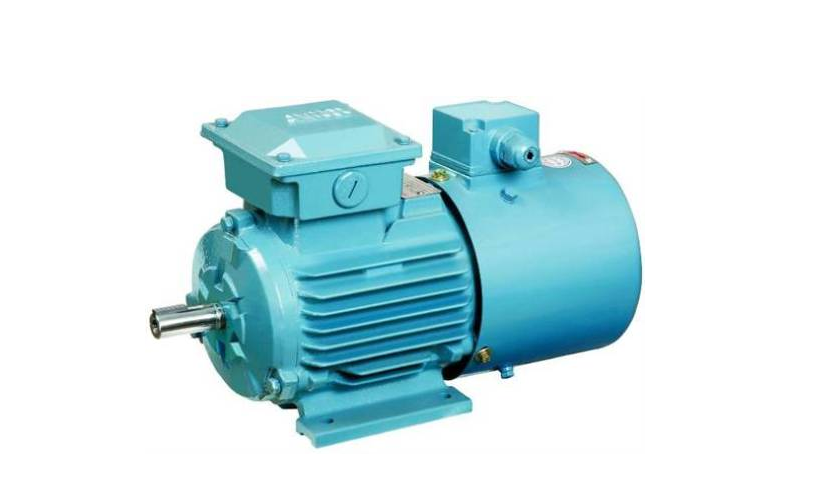

QABP 变频调速三相异步电动机

  • M2QA 标准三相异步电机
  • M2BA 一般用途IE2高效铸铁电机
  • M2BAX-IE2系列ABB一般用途铸铁电动机
  • M3BP系列低压高性能过程用途电机
  • QABP 变频调速三相异步电动机
  • QAMT 磨头电机
  • M3AA系列ABB低压三相异步铝壳电动机
  • M2JA防爆电机
  • M2SV烟道电机
  • M2QA-H船用电机
  • M2QA/QAD变极多速电机
  • MQAEJ/QAEJ刹车电机
  • M2JA-BP 防爆变频电机
  • M2JAX  ABB防爆电机

产品摘要:

QABP系列变频调速三相异步电动机集国内外同类产品之优点,应用计算机辅助设计技术设计。本系列电动机可广泛应用于轻工、纺织、化工、冶金、机床等需要调速转到装置的行业中,是一种理想的调速动力源。


产品描述

1.产品特点
QABP系列变频调速电机吸收了德国、日本等先进国家产品之优点,应用计算机辅助设计技术进行设计。可与国内外同类型变频装置配套,互换性、通用性强。电机采用鼠笼型结构,运行可靠,维护方便。电机单独装有轴流风机,保证电机在不同转速下均有较好的冷却效果。电机绝缘采用国际上广为使用的F级绝缘结构,提高了电机的可靠性。电机的功率、底脚安装尺寸和中心高等对应指标与QA系列异步电机完全一致。本系列电机可广泛应用于轻工、纺织、化工、冶金、机床等需要调速转动装置的行业中,是一种理想的调速动力源。

本系列电机功率从0.25千瓦-200千瓦,机座中心高从71毫米-315毫米。

2.额定转矩、标称功率与调频范围的对应关系表


3.电机所带独立电源的轴流风机参数

4. 制动器参数



*电机根据用户需要安装电磁式制动器,构成变频制动电机。
注:空载制动时间为直流侧切断制动器电源的制动时间
A类制动器-进口制动器(德国Lenze),防护等级IP54
B类制动器-国产制动器,防护等级IP23
电机带制动器型号标注为:
QABPEJ-安装进口制动器
MQABPEJ-安装国产制动器

5.编码器
电机根据用户需要安装各种光电编码器,以满足用户对电机调速和控制的需要。
光电编码器基本配置为欧姆龙产品,E6C2和E6B2系列




电机带编码器,型号标准为在基本型号后加尾注号J41。QABP--J41



6.振动及噪音



7.轴承型号(NSK轴承) (可选SKF轴承)、出线孔尺寸
标准轴承型号 电缆接口
中心高 极数 D-end N-end mm
71M 2,4 6202-VVC3 6202-VVC3 M24*1.5
80M 2,4,6 6204-DDUC3 6204-DDUC3 M24*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 M24*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 M24*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 M30*2
112M 2 6207-ZZC3 6206-ZZC3 M30*2
4,6,8 6207-DDUC3 6206-DDUC3 M30*2
132S 2 6208-ZZC3 6207-ZZC3 M30*2
4,6,8 6208-DDUC3 6207-DDUC3 M30*2
132M 2 6208-ZZC3 6207-ZZC3 M30*2
4,6,8 6208-DDUC3 6207-DDUC3 M30*2
160M 2,4,6,8 6209-ZZC3 6209-ZZC3 M36*2
160L 2,4,6,8 6209-ZZC3 6209-ZZC3 M36*2
180M 2,4,6,8 6310-ZZC3 6210-ZZC3 M36*2
180L 2,4,6,8 6310-ZZC3 6210-ZZC3 M36*2
200L 2,4,6,8 6312-ZZC3 6212-ZZC3 M48*2
225S 4,6,8 6313-ZZC3 6213-ZZC3 M48*2
225M 2 6313-ZZC3 6313-ZZC3 M48*2
225M 4,6,8 6313-ZZC3 6313-ZZC3 M48*2
250M 2 6314/C3 6314/C3 M64*2
250M 4,6,8 6314/C3 6314/C3 M64*2
280S 2 6316/C3 6316/C3 M64*2
280S 4,6,8 6316/C3 6316/C3 M64*2
280M 2 6316/C3 6316/C3 M64*2
280M 4,6,8 6316/C3 6316/C3 M64*2
315S 2 6317/C3 6317/C3 2-M64*2
315S 4,6,8 6319/C3 6319/C3 2-M64*2
315M 2 6317/C3 6317/C3 2-M64*2
315M 4,6,8 6319/C3 6319/C3 2-M64*2
315L 2 6317/C3 6317/C3 2-M64*2
315L 4,6,8 6319/C3 6319/C3 2-M64*2
355M 2 6319M/C4 6319M/C4 2-M64*2
355M 4,6,8 6322/C3 6319/C3 2-M64*2
355L 2 6319M/C4 6319M/C4 2-M64*2
355L 4,6,8 6322/C3 6319/C3 2-M64*2

注:根据用户要求,可以在非驱动端安装绝缘轴承,以消除轴电流的影响,提高轴承寿命。
8.轴流风机出线孔



9. 订货须知
·订货时请注明电机型号、额定功率、额定电压、额定频率、安装型式。
·若对电机极数、电压等级、调速特性、绝缘等级、防护型式、安装尺寸
 冷却方式等有特殊要求,请在订货时说明,另行商议。
·需安装制动器、编码器、或同时带制动器、编码器、需订货时说明。
·用户应根据自己选用的变频器及相应配置,考虑电机是否安装绝缘轴承;
 安装绝缘轴承,订货时应说明。
